| 起源の場所 | 中国 |
| ブランド名 | Joyruns |
| 証明 | ISO9001 |
| モデル番号 | 6~160MM |

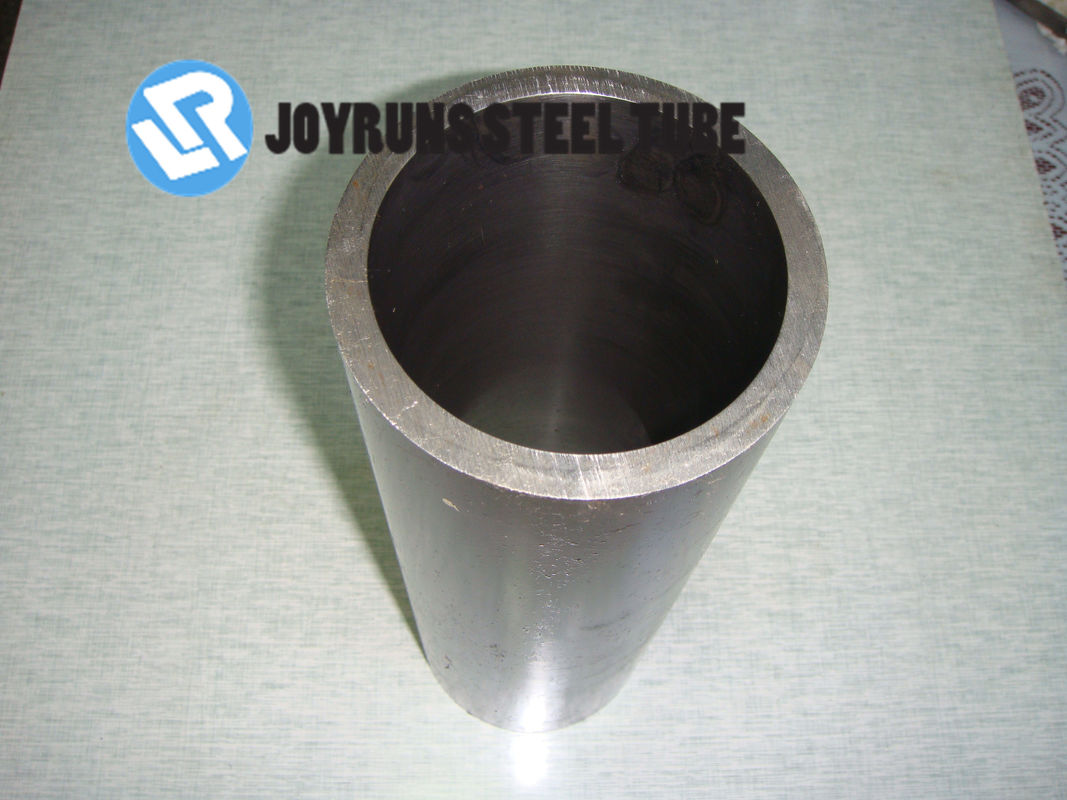

ASTM A213 T22合金無縫鋼管
適用:
許容される動作温度:主に壁温 ≤ 580 ° C のスーパーヒーターや,壁温 ≤ 540 ° C の蒸気パイプとヘッダーに使用されます.600MW. この種の鋼は,米国,日本,ヨーロッパで広く使用されています.発電所での長い歴史があり,安定した走行と良好なプロセス性能を持つ成熟した鋼材です..
T22管は,フェライトとオースティニティクボイラー超熱機と熱交換器のシームレス鋼管を行うASTM A213に属します
T22とP22鋼管は,ASME (アメリカ機械技術者協会) またはASTM (アメリカ材料試験協会) に含まれ,超熱管,蒸気管のヘッダー,温度が約590°Cまでである場合.
しかしASTM A335 P22チューブについては,高温サービス向けに設計されたフェリティックと合金性シームレス鋼管を意図していました.
ASTM A213 T22シームレスボイラーチューブの化学組成
| グレード | 化学成分 (%) | ||||||
| C について | ミニ | P | S | そうだ | C.C. | モー | |
| A213 T22 | 0.05-0 だった15 | 0.30-0 だった60 | ≤0.025 | ≤0.025 | ≤0.50 | 1.90-260 | 0.87-113 |
ASTM A213 T22シームレスボイラーチューブの機械特性
| グレード | 張力強度 (MPa) | 性能強度 (MPa) | 伸縮 (%) | 硬さ (HB) |
| A213 T22 | ≥415 | ≥205 | 30 | ≤163 |
メカニカルプロパティ要件は,内径3.2mm未満の管または厚さ0.4mm未満の管には適用されない.
ASTM A213 T22の熱処理
表 1 熱処理と粒の大きさに関する要件
| グレード | UNS 番号 |
熱処理タイプ | 溶解温度を低減する [oC] の分または範囲 |
冷却介質 | 低臨界の焼却温度または冷却温度 [oC] の分または範囲 |
ASTM 穀物S |
| 鉄性合金鋼 | ||||||
| T22 | K21590 | 完全または同熱式アニール | ... ほら | ... ほら | ... ほら | ... ほら |
| 正常化し,冷静化する | ... ほら | 1250 [675] | ... ほら | |||
注: 1.熱処理は,熱型成形のための加熱に加えて別々に実施する.
2.ASTMの穀物サイズ番号が記載されているか,またはそれ以上の粗さがある場合,別記がない場合.
ASTM A213 のシームレスボイラーチューブの寸法容量
壁厚さの許容量
| 壁の厚さ % | ||||||||
| 外から 直径 中へ |
0.095 [2.4] と 下 | 0.095から0を超えました150 [2.4から3.8まで] |
0.150から0以上0180 [3.8から4.6まで] |
0.180 以上 [4.6] | ||||
| オーバー | ダウン | オーバー | ダウン | オーバー | ダウン | オーバー | ダウン | |
| 縫い目のない熱加工管 | ||||||||
| 4 [100] そして下 |
40 | 0 | 35 | 0 | 33 | 0 | 28 | 0 |
| 4 [100] 以上 | .... | .... | 35 | 0 | 33 | 0 | 28 | 0 |
| 縫い目のない冷凍加工管 | ||||||||
| オーバー | ダウン | |||||||
| 1 1 ⁄ 2 [38.1]以下 | 20 | 0 | ||||||
| 1 1⁄2 以上 [38.1] | 22 | 0 | ||||||
外径の許容量
| 指定された外側の直径,イン. | 許容される変異,イン [mm] | |
| オーバー | ダウン | |
| 熱加工した無縫管 | ||
| 4 [100]以下 | 1 ⁄ 64 [0.4] | 1 ⁄ 32 [0.8] |
| 4 から 7 1 ⁄ 2 [100 から 200] 以上 | 1 ⁄ 64 [0.4] | 3 ⁄ 64 [1.2] |
| 7 1 ⁄ 2 から 9 [200 から 225 ] 以上 | 1 ⁄ 64 [0.4] | 1 ⁄ 16 [1.6] |
| 冷凍加工したシームレスチューブ | ||
| 1未満 [25] | 0.004 [0.1] | 0.004 [0.11] |
| 1 から 1 1 ⁄ 2 [25 から 40] | 0.006 [0.15] | 0.006 [0.15] |
| 1 1 ⁄ 2 から 2 [40 から 50] 以上,除外 | 0.008 [0.2] | 0.008 [0.2] |
| 2 から 2 1 ⁄ 2 [50 から 65 ] | 0.010 [0.25] | 0.010 [0.25] |
| 2 1 ⁄ 2 から 3 [65 から 75 ] | 0.012 [0.3] | 0.012 [0.3] |
| 3 から 4 [75 から 100] | 0.015 [0.38] | 0.015 [0.38] |
| 4 から 7 1 ⁄ 2 [100 から 200] 以上 | 0.015 [0.38] | 0.025 [0.64] |
| 7 1 ⁄ 2 から 9 [200 から 225 ] 以上 | 0.015 [0.38] | 0.045 [1.14] |
長さ に 関する 容認
| 測定方法 製造 |
指定された外側 直径[mm] |
切る長さ,イン. | |
| オーバー | ダウン | ||
| 縫い目なし,熱加工 | あらゆるサイズ | 3 ⁄ 16 [5] | 0 [0] |
| 縫い目なし 冷凍加工 | 2未満 [50.8] | 1 ⁄ 8 [3] | 0 [0] |
| 2 [50.8]以上 | 3 ⁄ 16 [5] | 0 [0] | |
| 2 [50.8]以上 | 3 ⁄ 16 [5] | 0 [0] | |
水静止または非破壊的な電気試験
各チューブは,非破壊的な電気試験または水静止試験を受けます.
テスト
(1) 張力試験"つのチューブから取られたサンプルを最大50個のチューブからなるセットに対して1つの張力試験を行う.50以上のチューブから取られたサンプルを2つのチューブから取れたサンプルに張力試験を行う.
(2) 硬度要求 ブリネル,ビッカース,ロックウェル硬度試験は,各パトから2本のチューブから採取される試料で実施する.
(3) 平化試験 完成したチューブの各端から1つの平化試験を行います.
(4) 燃焼試験 完成管の各端から1つの試料で1つの燃焼試験を行う.
表面状態
鉄金合金製冷加工鋼管はスケールがなく,検査に適しています.
フェリット合金で熱加工された鋼管は,散らばったスケールがないので,検査に適しています.
注記:ASTM A213 に準拠した材料は,規格 A1016/A1016M の現在の版の適用される要件を満たしている.
